下肢動脈系モデル：NAZCA（ナスカ）｜カテーテルシミュレーター

石黒メディカルシステムでは、カテーテルトレーニングシミュレーター「Circuit Nazca・Circuit Beetle」の販売を行っています。「Circuit Nazca・Circuit Beetle」は、下肢動脈を中心とした教育・トレーニングおよびカテーテル評価を目的としたシミュレーターです。

光造形や最新の3Dプリント技術による型を用い、血管形状を忠実に再現しています。さらに、製造工程の多くをハンドメイドで仕上げることで、精密さと再現性を調整しています。

造形には高透明度シリコン樹脂による一体成型を採用。熟練職人の技術が細部まで反映され、高品質なモデルを生み出しています。また、この独自の技法が、インパクトのある大型モデルの製作も可能にしています。

下肢手技の全体を目視で立体的に観察できることによって、思いがけないトレーニング効果やカテーテルの総合的評価にもつながります。

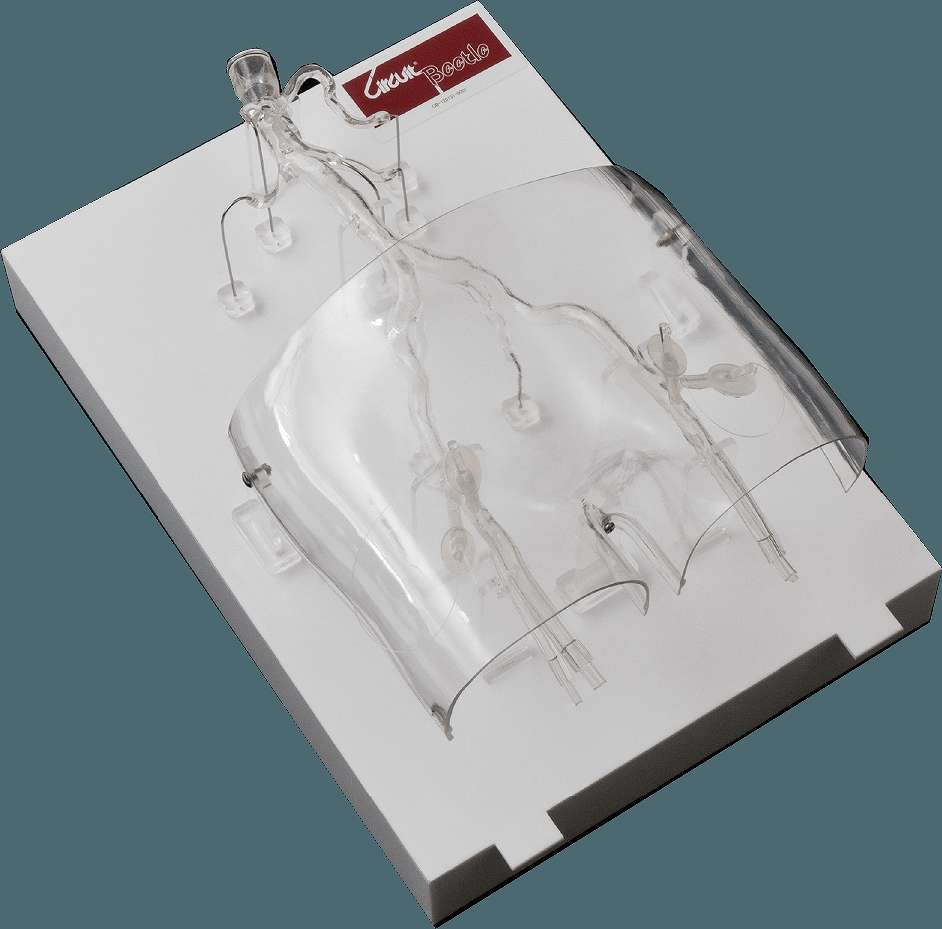

Circuit Nazca＋Circuit Beetle（Nazca専用の大腿動脈アプローチモデル）で可能なトレーニング・評価内容

大腿動脈部からの同側・対側アプローチ、裏パン・足底・足背からのアプローチでのSFA・BKへのEVT（Endovascular Therapy）

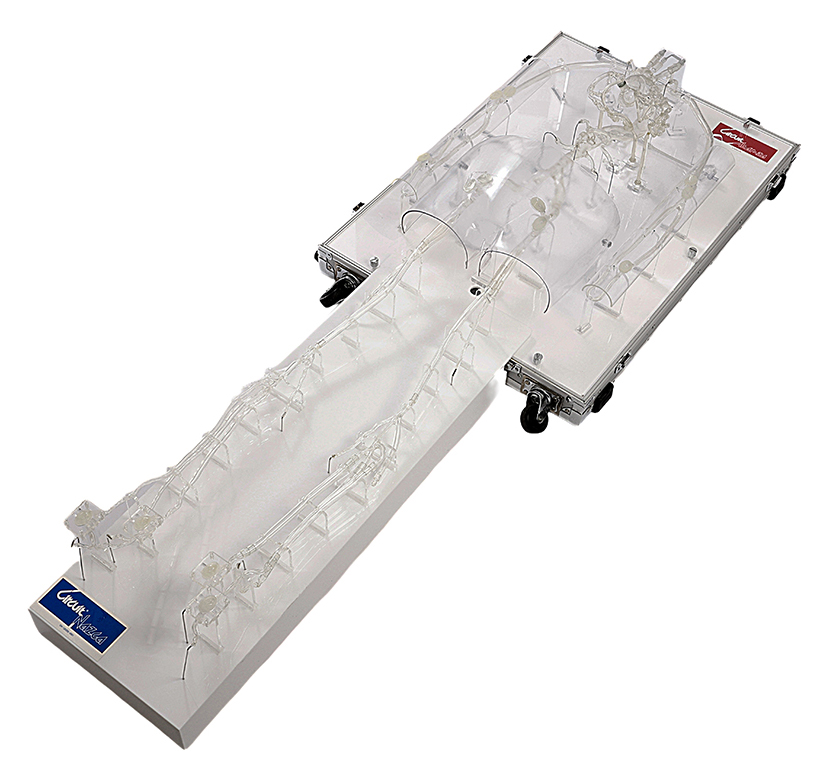

Circuit Nazca+Circuit Altamira（冠動脈系モデル）で可能なトレーニング・評価内容

橈骨・上腕からのアプローチ、大腿動脈からの同側・対側アプローチ、裏パン・足底・足背からのアプローチでのSFA・BKへのEVT（Endovascular Therapy）

ガイディングカテーテル・マイクロカテーテル・ガイドワイヤー・バルーンカテーテル・ステントなど一連の操作）
血栓吸引
血管内異物除去
アテレクトミーカテーテル（還流モデルではありませんので、カスタマイズでの対応が必要となる場合がございます）

デフォルトセット内容

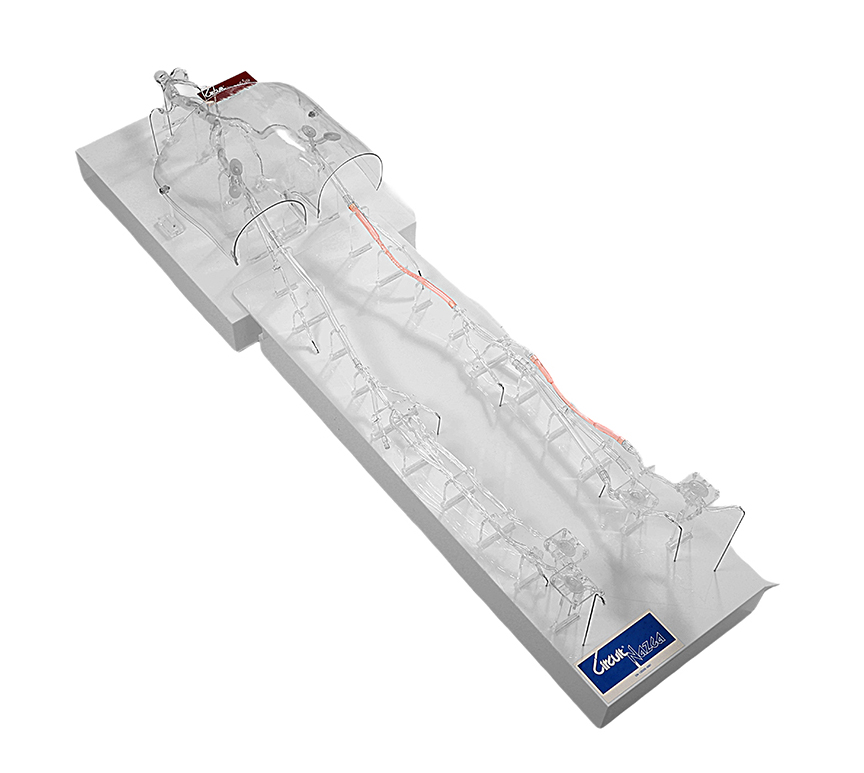

サーキットナスカ本体

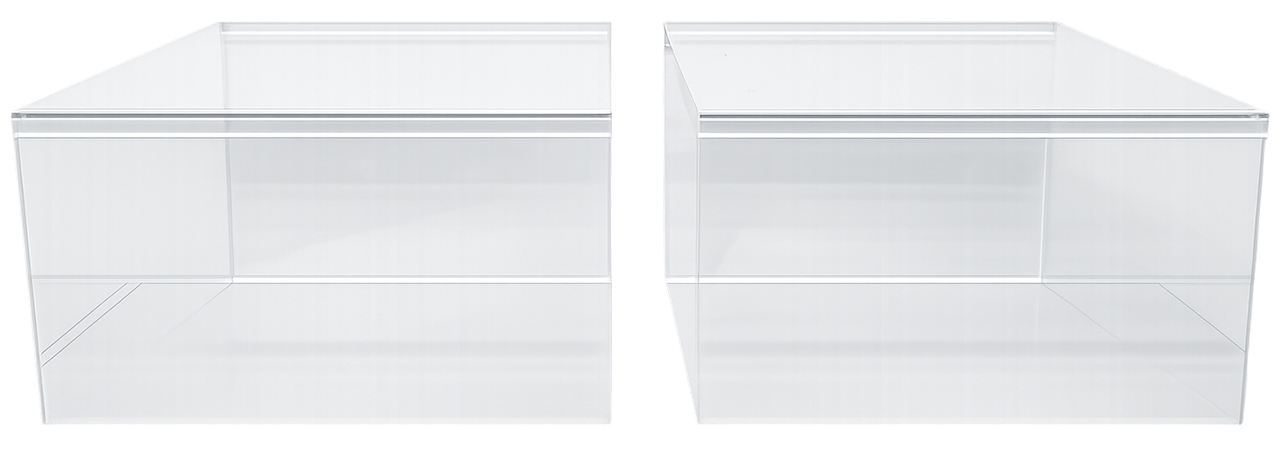

手技用アクリル２台
狭窄パーツ10個

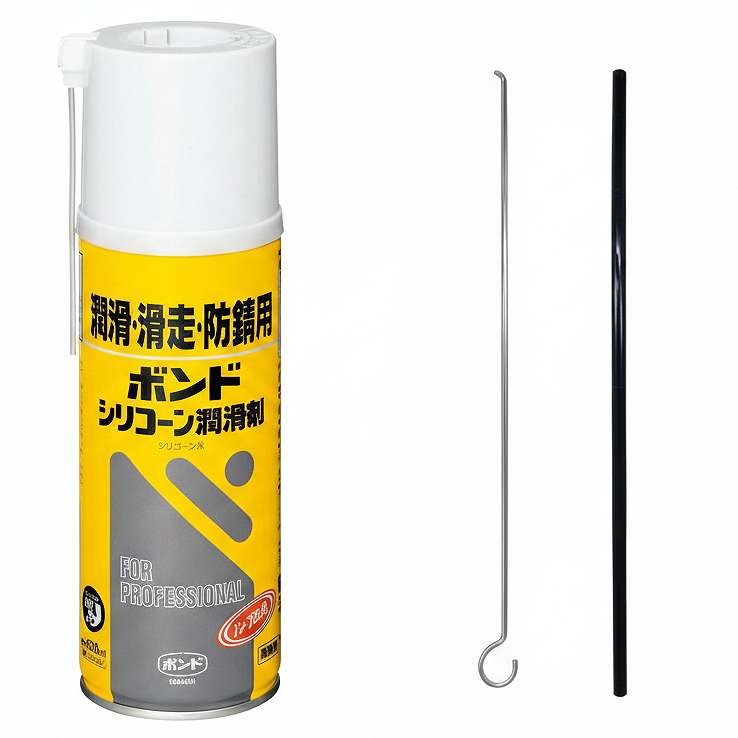

狭窄パーツ挿⼊器具
シリコンスプレー

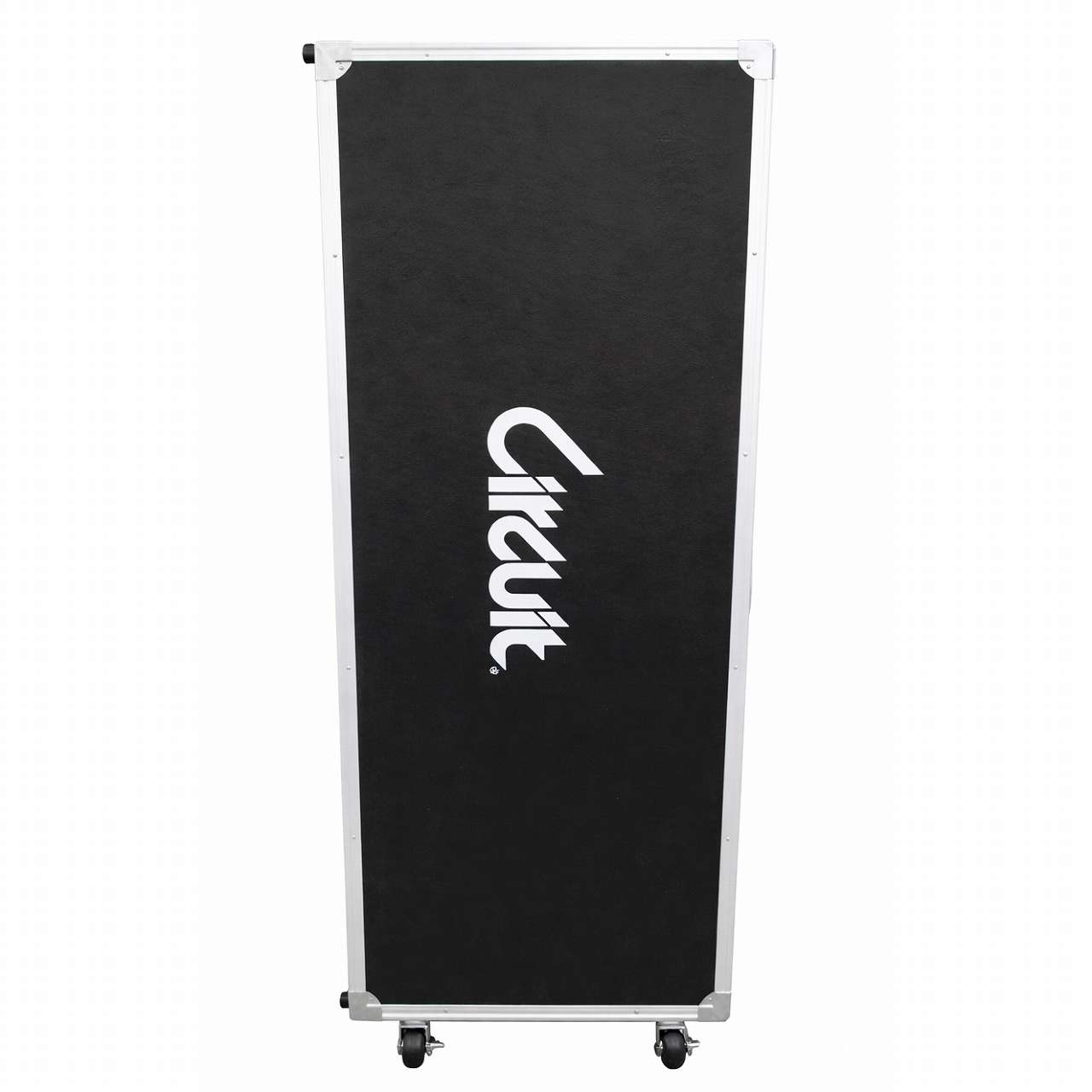

専⽤ケース

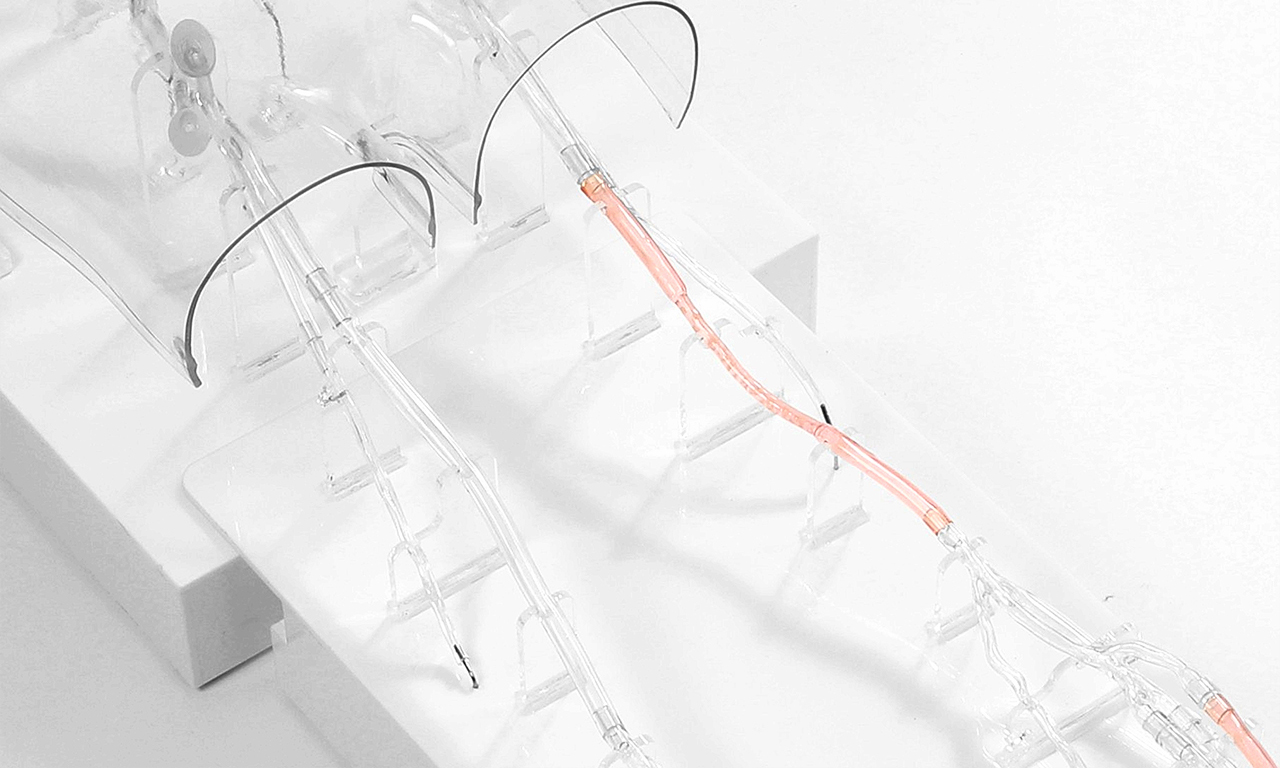

右足はSFA部が交換式で狭窄パーツを使用できます。
また、ステント留置可能なMXタイプ（オプション）に変更することもできます。

その他の血管は、リアルな内腔を再現しているため、健常血管として操作性や形状を確認でき、左足の様々な症例血管と比較することができます。

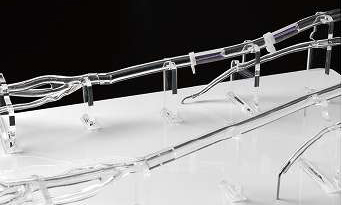

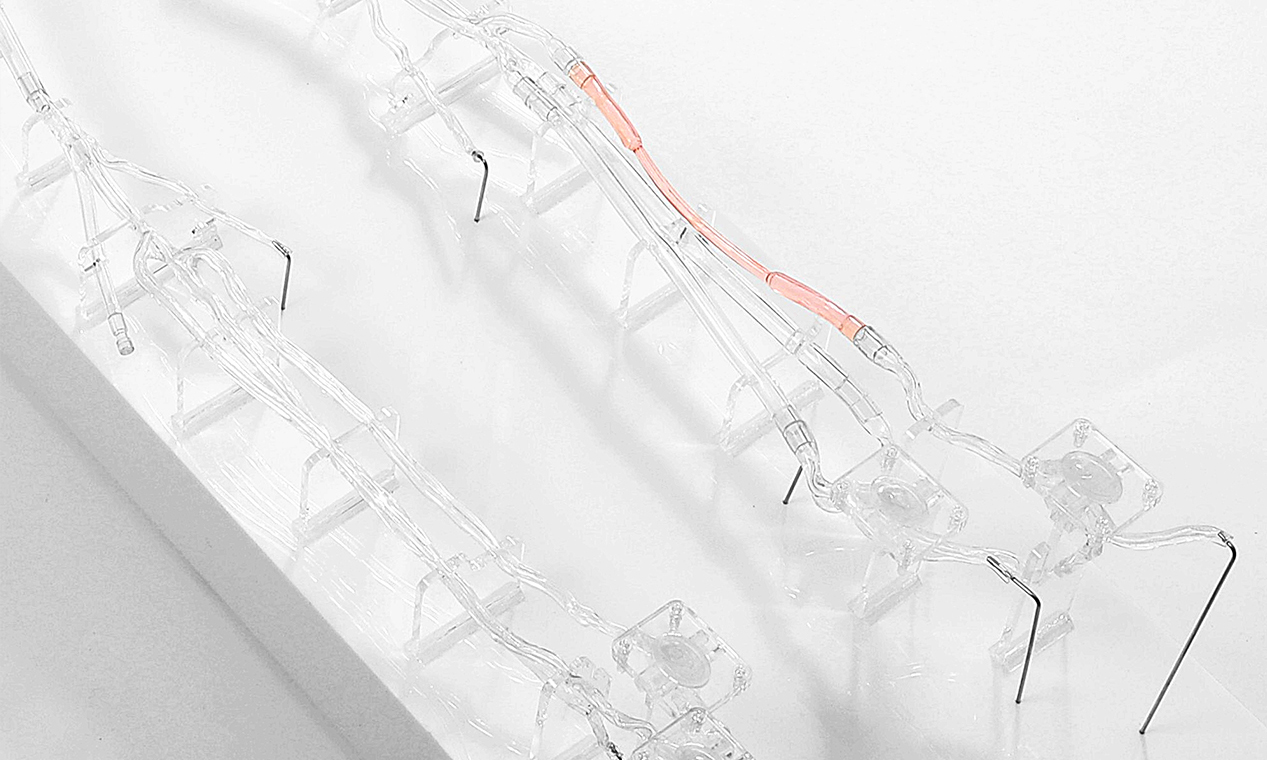

左足はSFA、BK(ATA.PTA,Peroneal A.)交換式で、狭窄パーツを使用できます。また、SFAはステント留置可能なMXタイプ（オプション）、 BKもワイヤーやバルーンが可能な異素材のMXタイプ（オプション）に変更することもできます。交換箇所を取り外し、狭窄パーツの入れ替えが可能です。

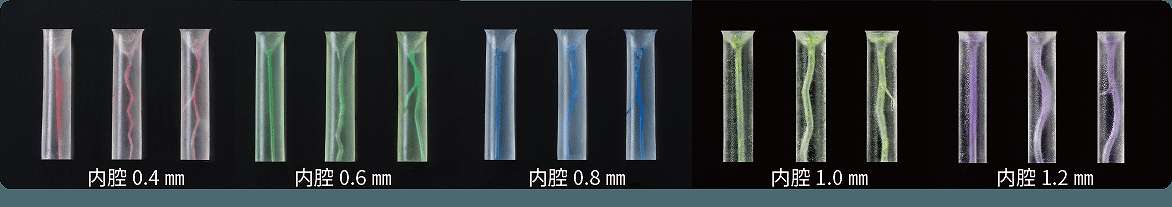

様々な形状の狭窄パーツを使用できるように、交換部BK血管内腔はデフォルメしています。また、複数使用で、びまん性病変の再現ができます。

オプションのご案内

Circuitシリーズは、カテーテルシミュレーターとして、拡張性を考慮して設計しています。開発・販売されて以来、臨床現場やカテーテルメーカー様を始めとするユーザー様の声を反映すべく試行錯誤を続けています。

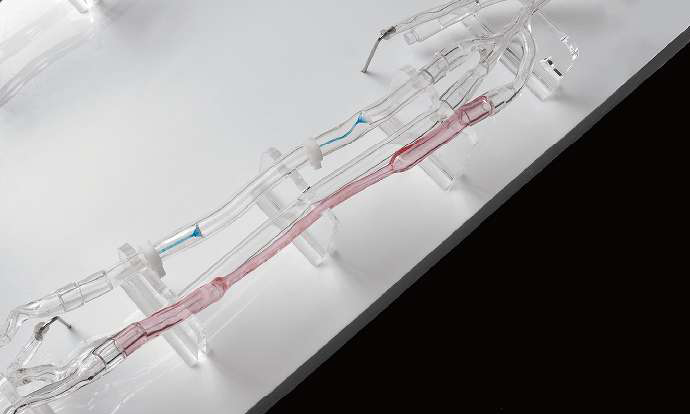

MXタイプ

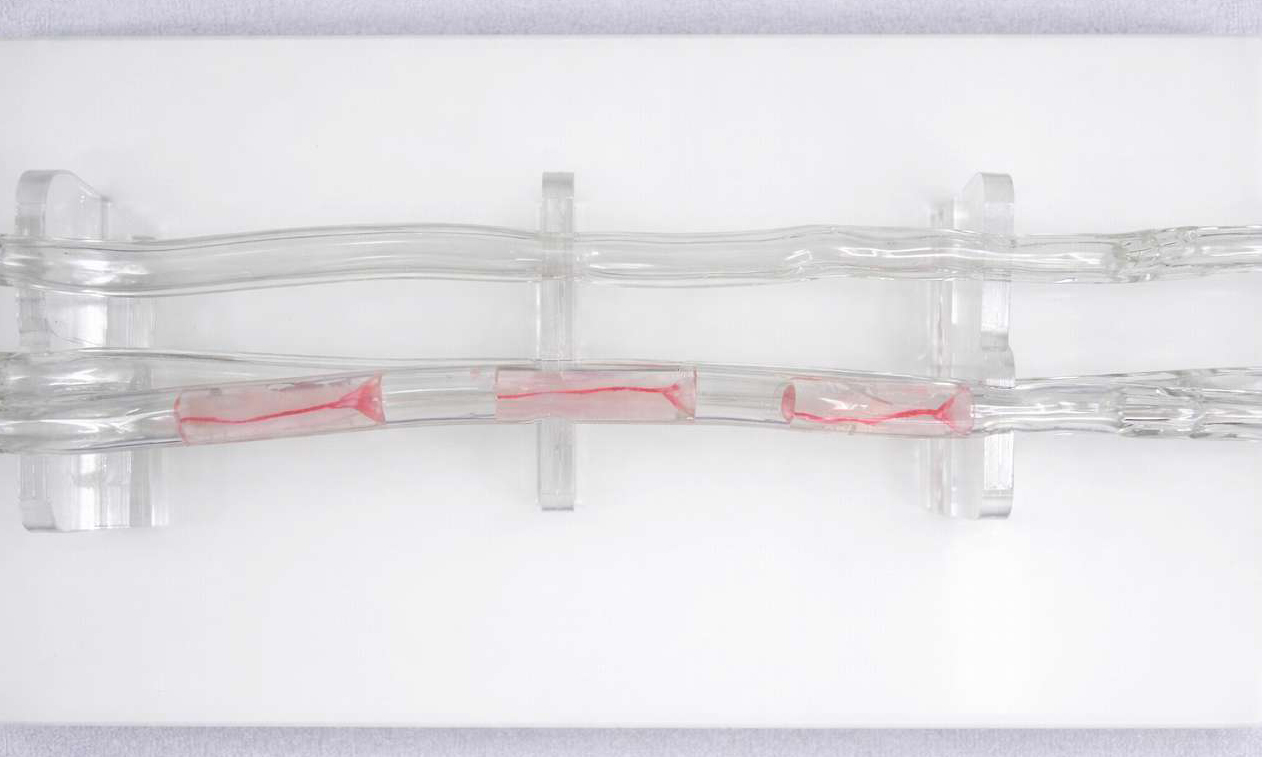

両足SFA、左足SFAとBK交換箇所に設置できる別素材です。柔らかい樹脂を用いており、ステント留置も可能です。

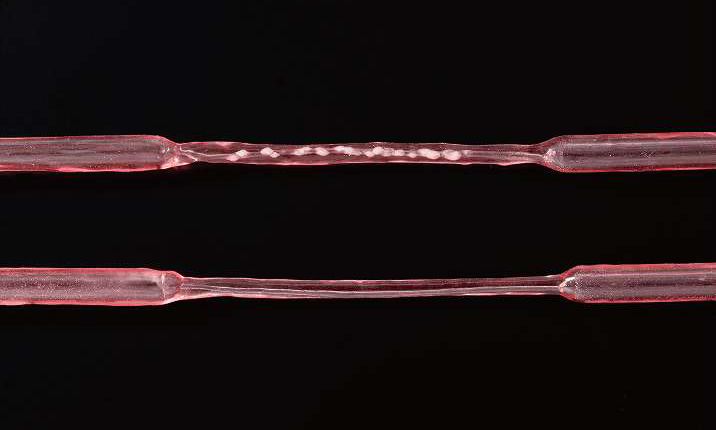

硬い石灰パーツ樹脂を組み込んだ、リアルな石灰化病変再現モデルもご用意しております。
スタンダードサイズとして、内腔SFA：2.5㎜・BK：2㎜を準備しています。

他のカスタマイズサイズは、ご相談ください。

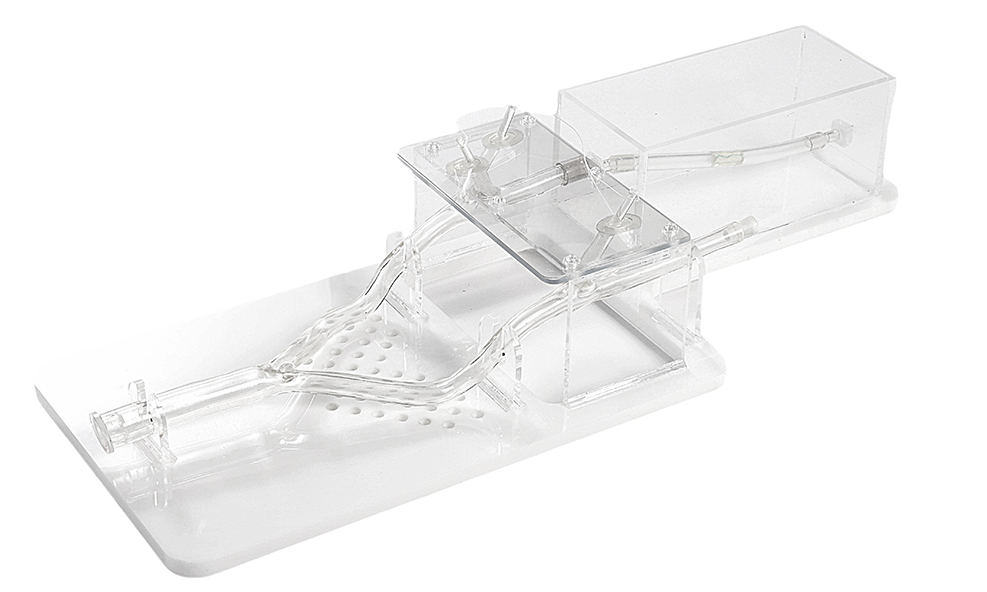

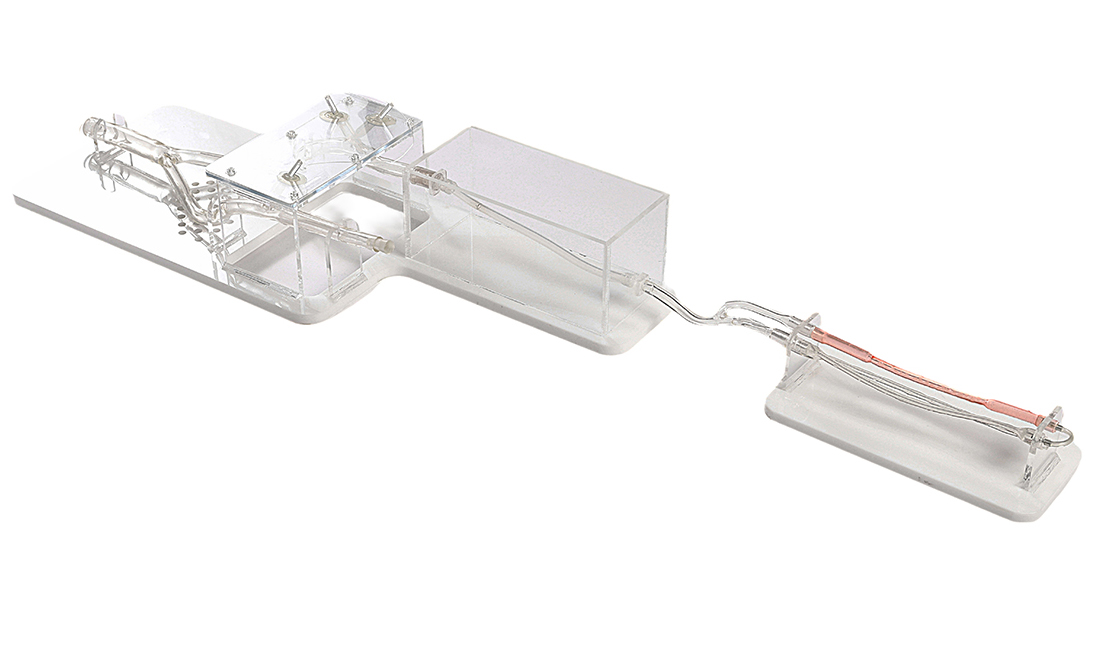

Circuit Nazca Lite サーキットナスカライト

形状はあえてシンプルにしつつ、機能面でリアル感を追求したモデルもラインナップに加わっています。

本モデルは、右から左対側アプローチおよび左同側アプローチに対応した仕様です。
また、BKを追加した仕様も用意しています。

さらに、腸骨動脈部分には蛇行を加えることができる構造を採用。加えて、ステント留置部には水槽を設け、体温に近い環境を再現するなど、部分的にリアルなトレーニングや評価が可能となっています。

商品の仕様、セットの内容は予告なく変更する場合がございますので、ご了承ください。
セット内容の各製品は追加購入できます。
臨床で実際に使用されているカテーテル・ワイヤー・デバイスを使用できます。
