脳動脈系モデル TRINITY｜カテーテルシミュレーター

石黒メディカルシステムでは、カテーテルトレーニングシミュレーターCircuit Trinityの販売を行っています。
Circuit Trinityは、脳動脈を中心とした教育・トレーニングおよびカテーテル評価を目的としたシミュレーターです。

光造形や最新の3Dプリント技術による型を用い、血管形状を忠実に再現しています。
さらに、製造工程の多くをハンドメイドで仕上げることで、精密さと再現性を調整しています。

造形には高透明度シリコン樹脂による一体成型を採用。熟練職人の技術が細部まで反映され、高品質なモデルを生み出しています。
また、この独自の技法が、インパクトのある精巧なモデルの製作も可能にしています。
脳血管内手技の全体を目視で立体的に観察できることによって、思いがけないトレーニング効果やカテーテルの総合的評価にもつながります。

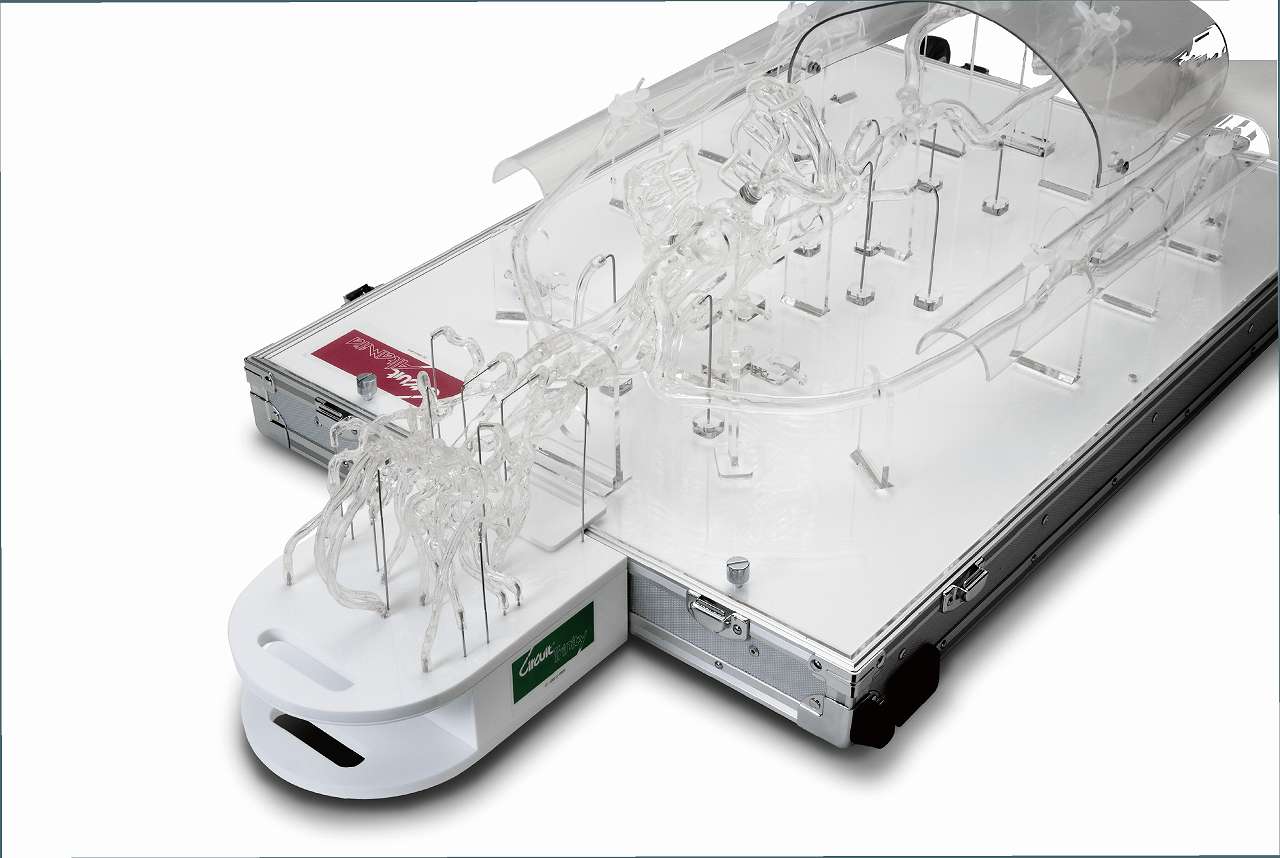

Circuit Trinity（脳動脈系）＋Altamira（冠動脈系モデル）で可能なトレーニング・評価内容

橈骨・上腕からのアプローチ、両側大腿動脈部からのアプローチでのCAS・脳動脈瘤コイリング

ガイディングカテーテル・マイクロカテーテル・ガイドワイヤー・バルーンカテーテル・ステントなど一連の操作）

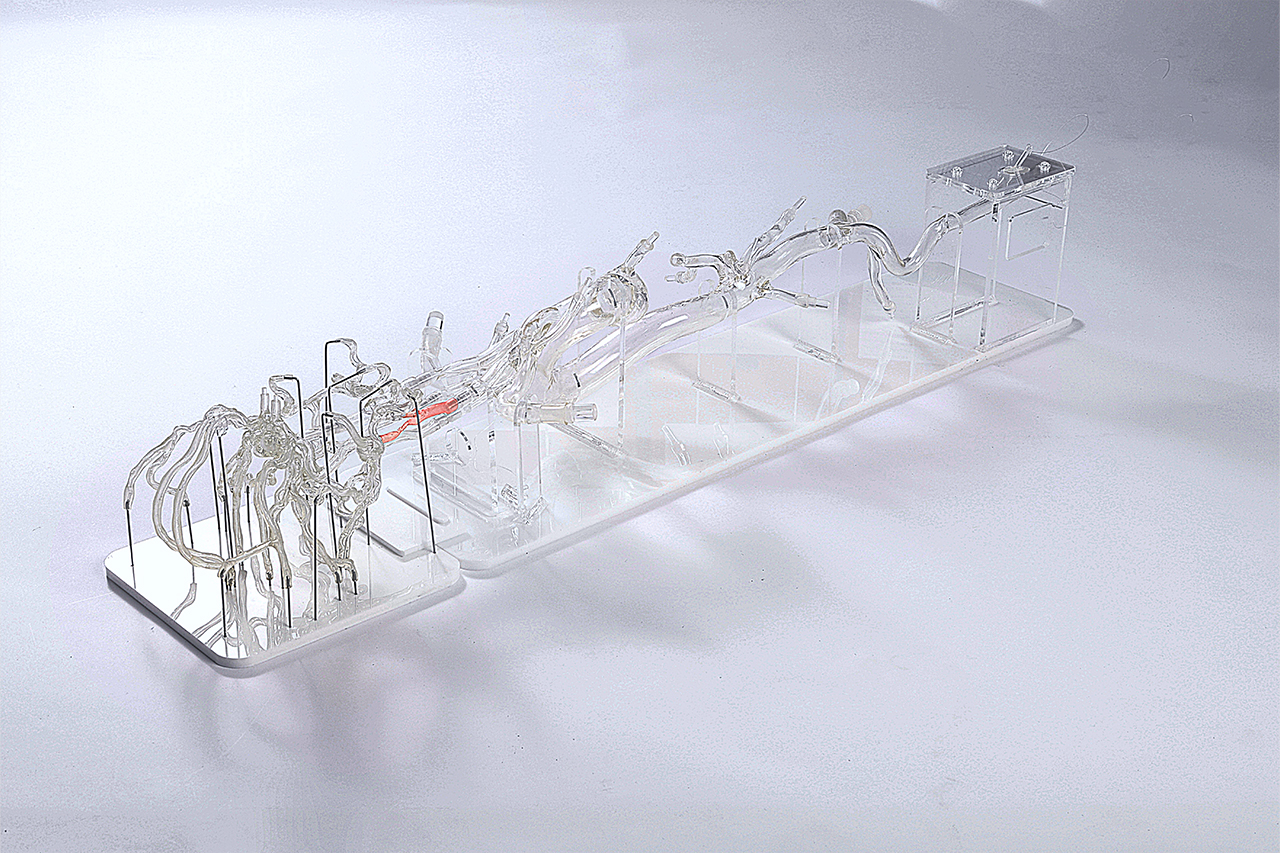

Circuit Trinity AL【Altamira Lite】（脳動脈系＋コンパクト胴体モデル）で可能なトレーニング・評価内容

右大腿動脈からのアプローチでのCAS・脳動脈瘤コイリング

ガイディングカテーテル・マイクロカテーテル・ガイドワイヤー・バルーンカテーテル・ステントなど一連の操作）

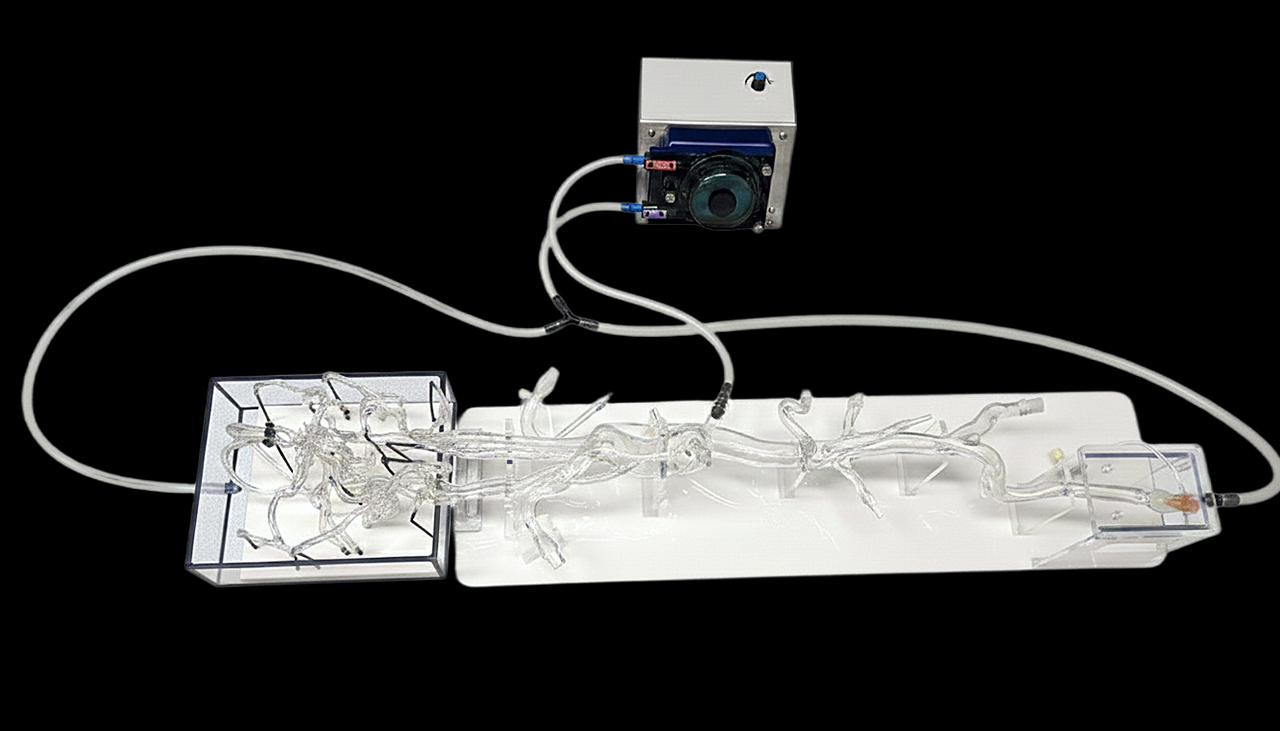

還流仕様ではありません。※カスタマイズで還流仕様とすることもできます。

デフォルトセット内容

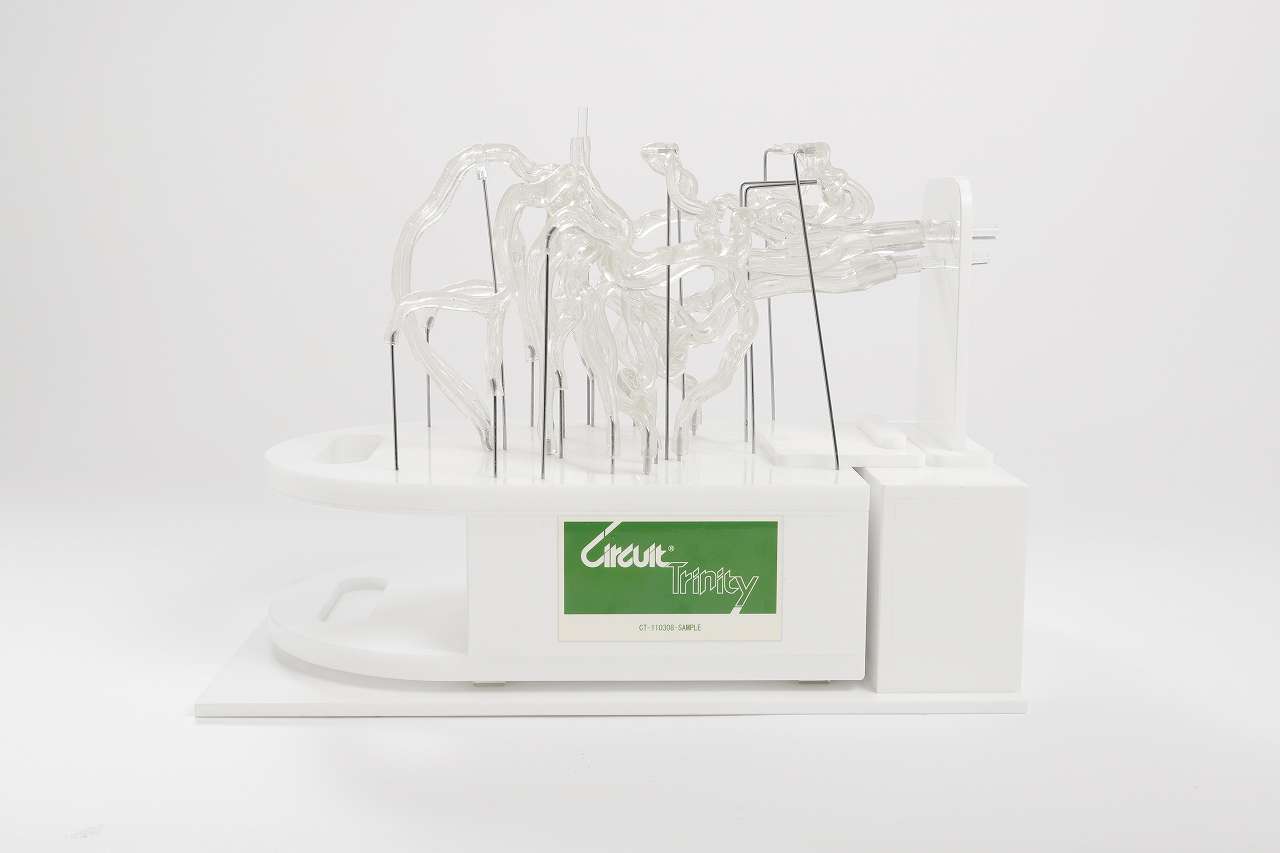

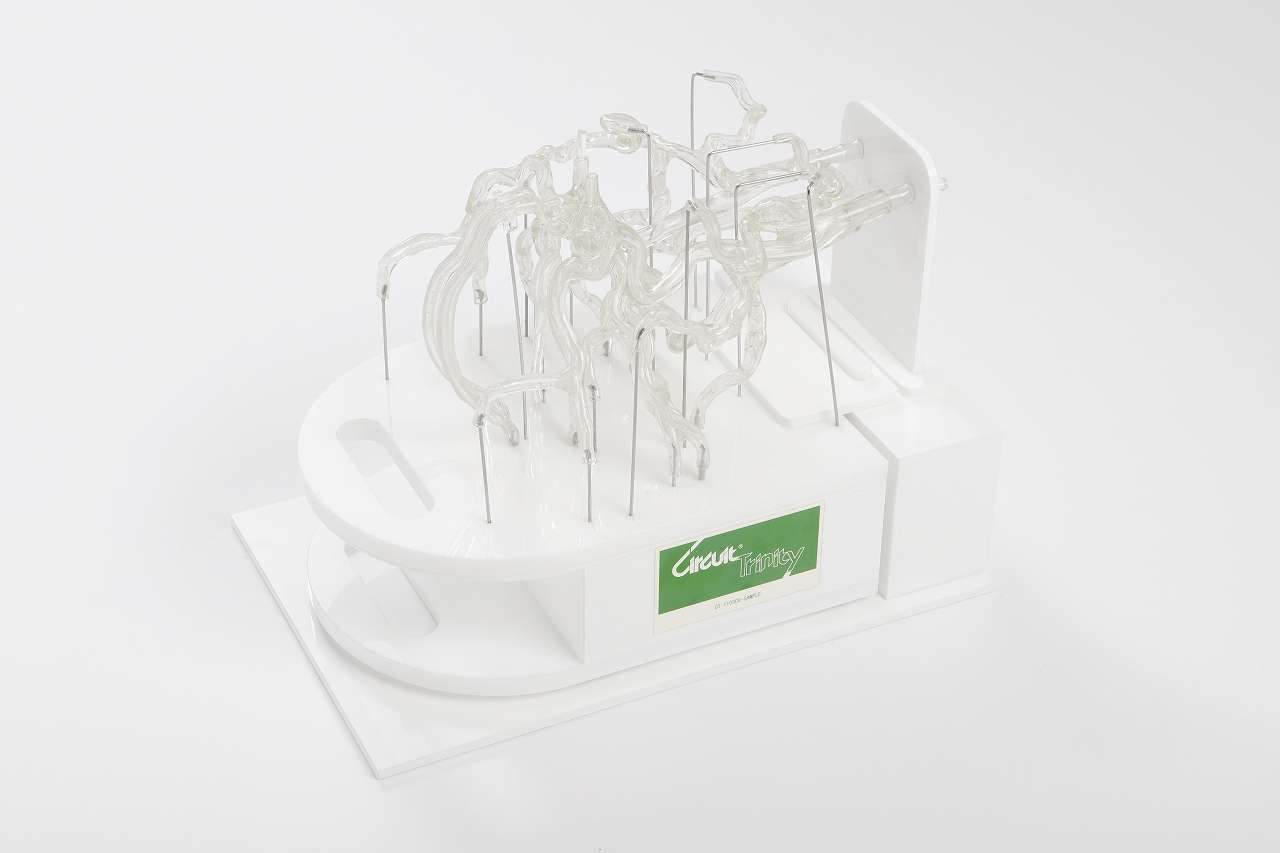

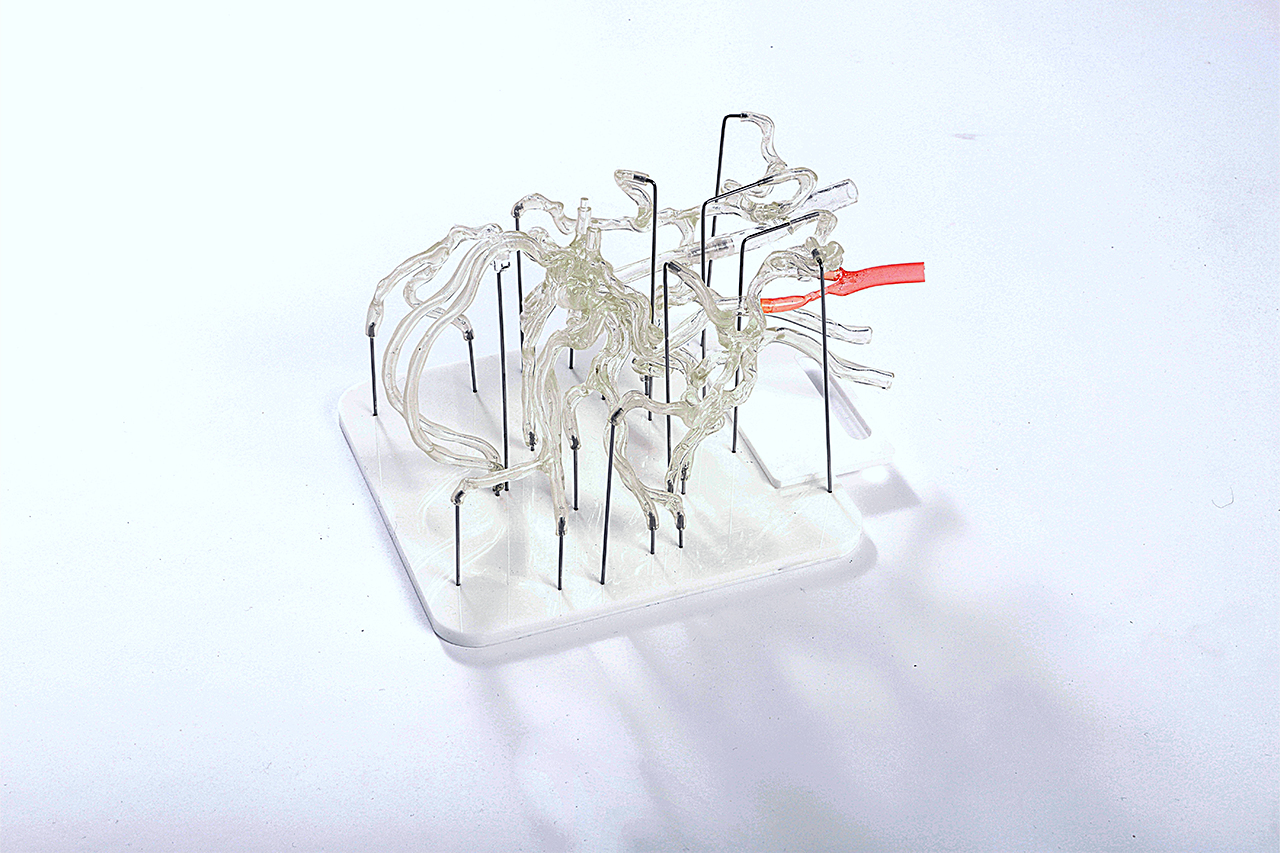

サーキットトリニティ本体

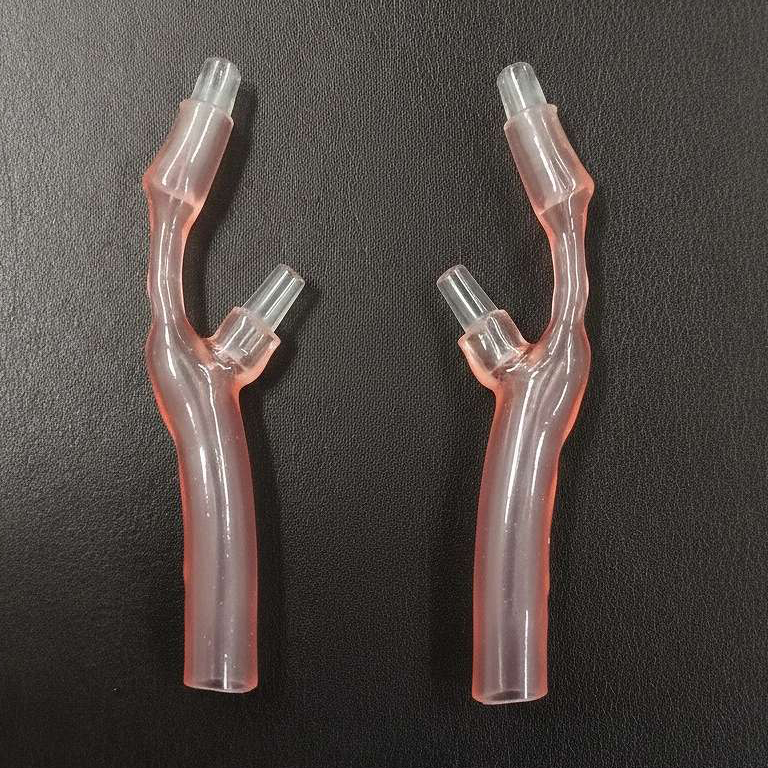

頸動脈狭窄パーツ2個

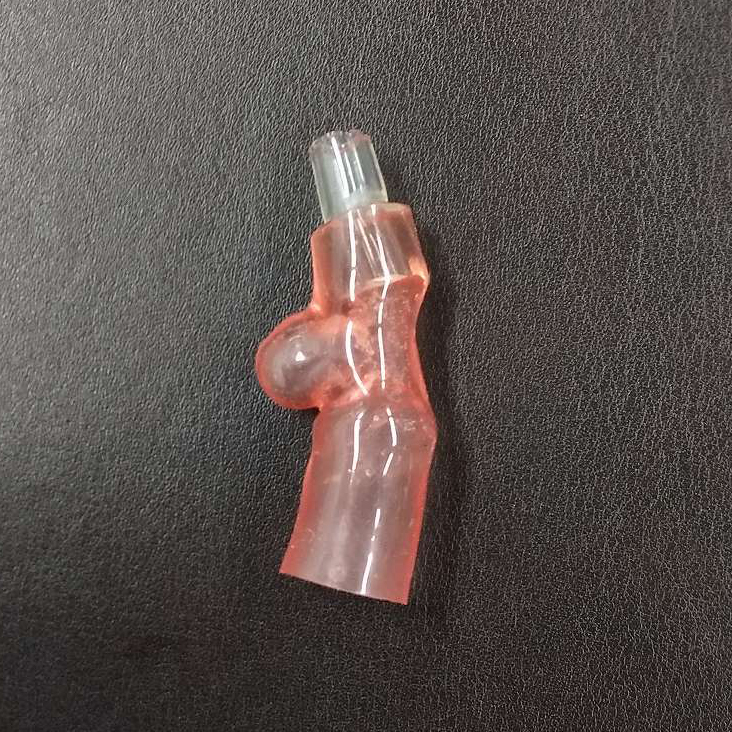

脳動脈瘤パーツ2個（固定式脳動脈瘤2ヶ所）

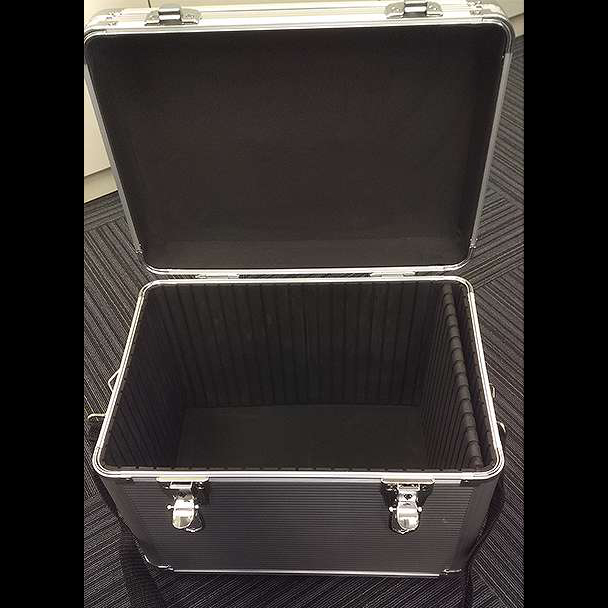

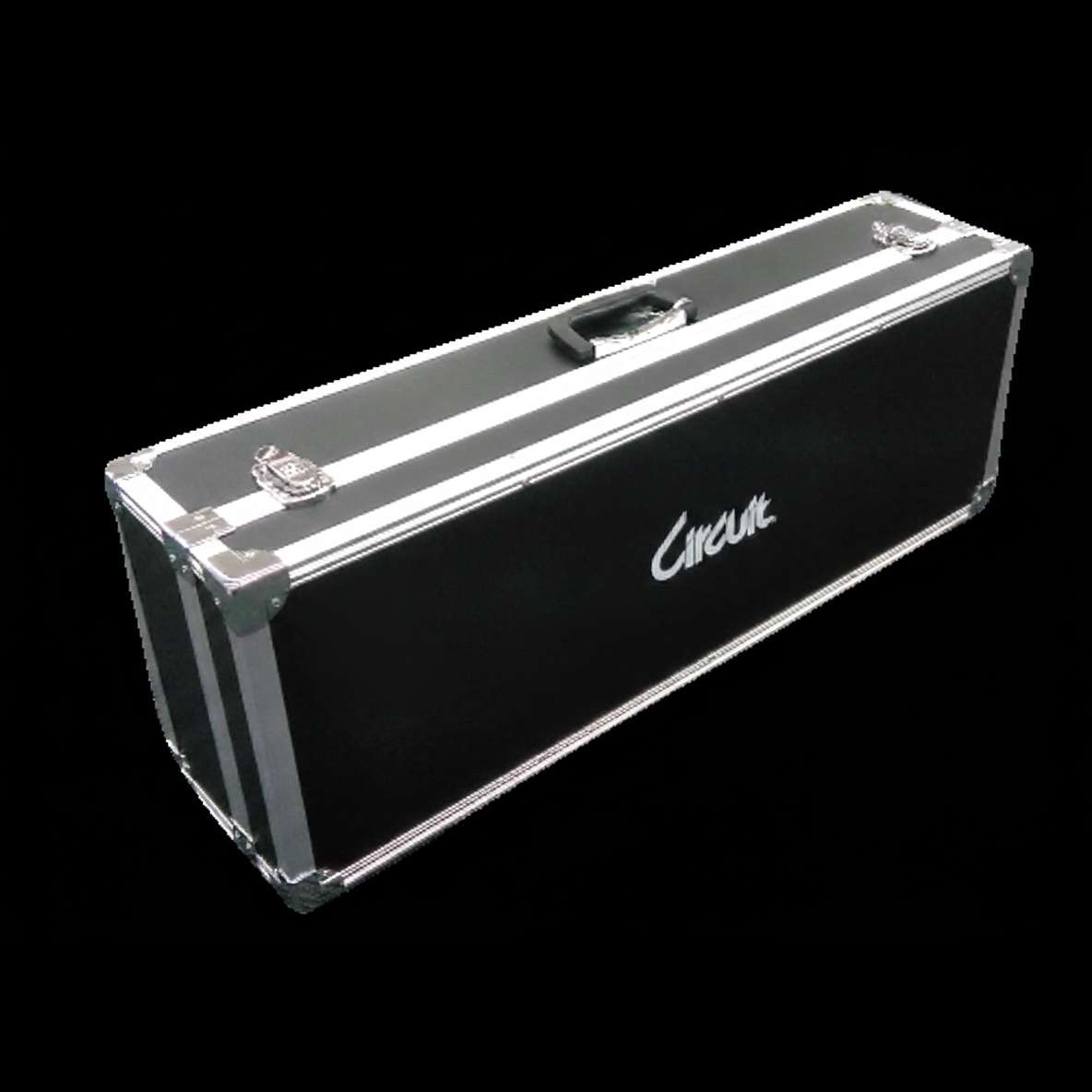

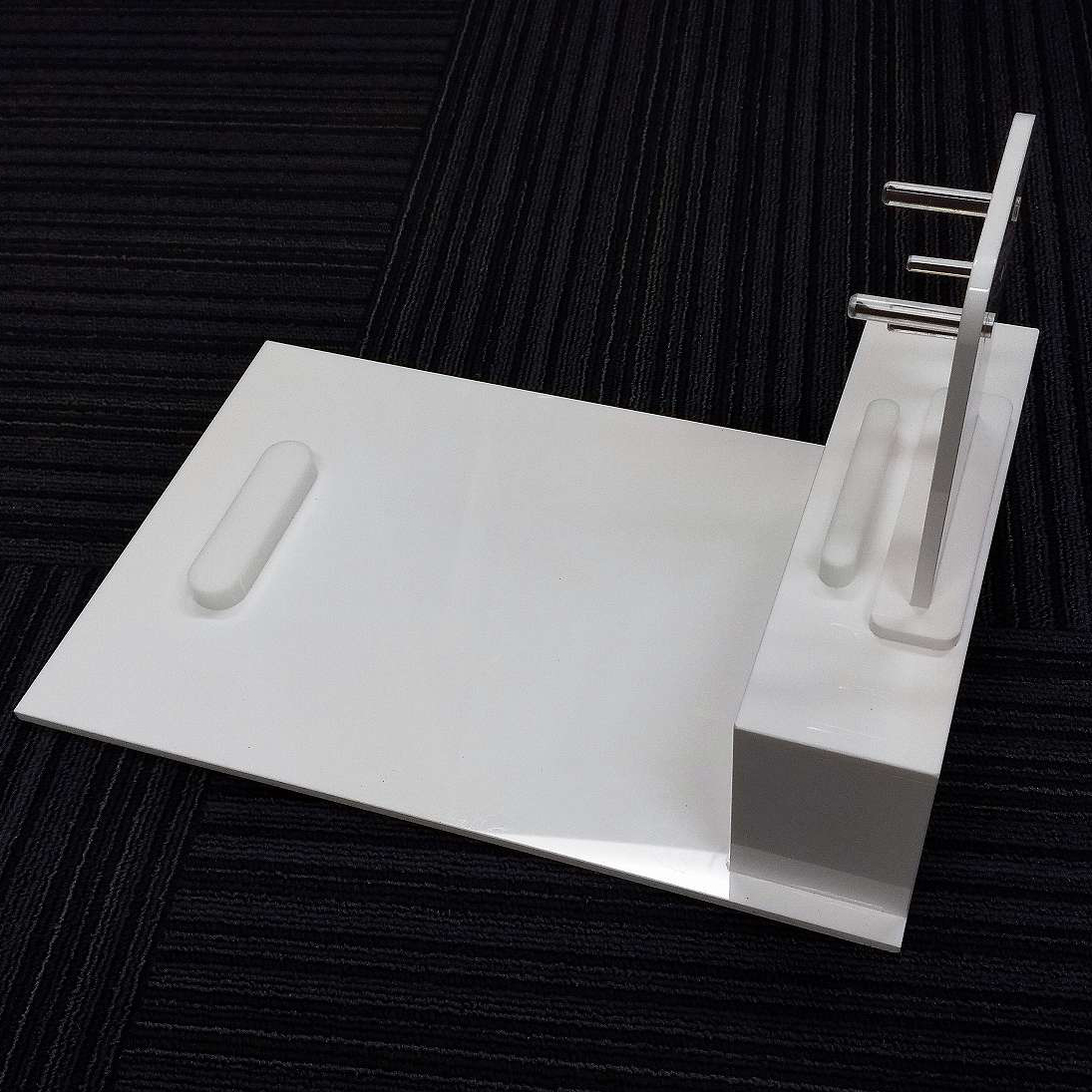

専⽤ケース(ケース内固定台付）
（Trinity ALの場合は別途専用ケースとコンパクト胴体モデル用Circuit AQUA注入用シリンジ付）

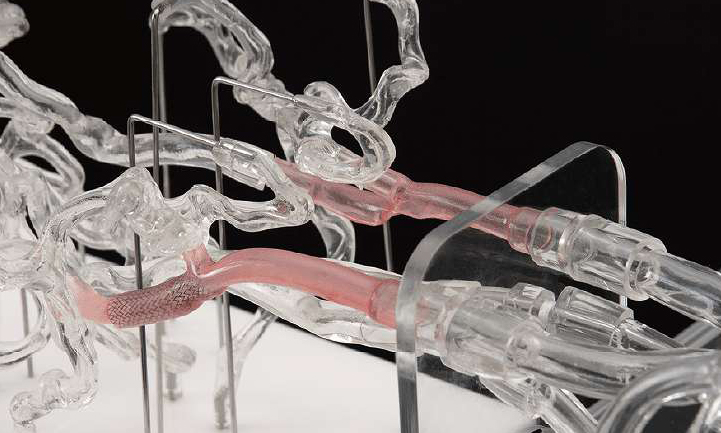

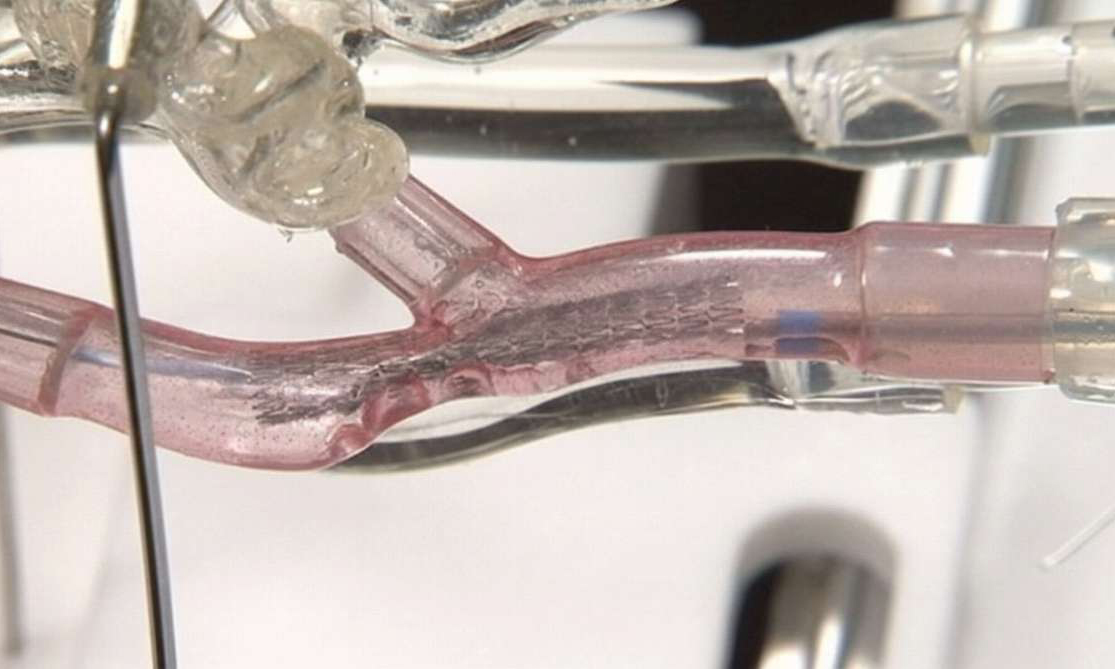

CASトレーニング・評価

標準仕様は右総頸動脈が交換式です。ステント留置ができる頸動脈狭窄パーツを用意しています。左右逆転、交換式の頸動脈狭窄パーツ無し仕様や、カスタマイズとして、左側も交換式にすることもできます。

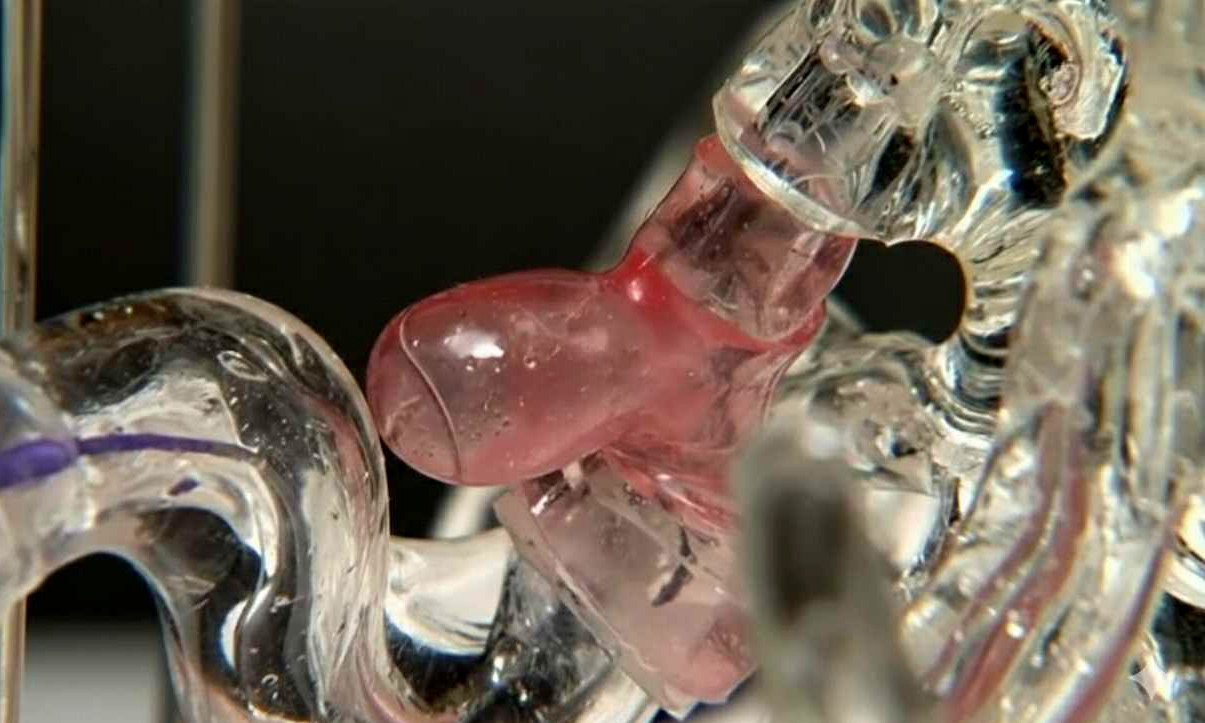

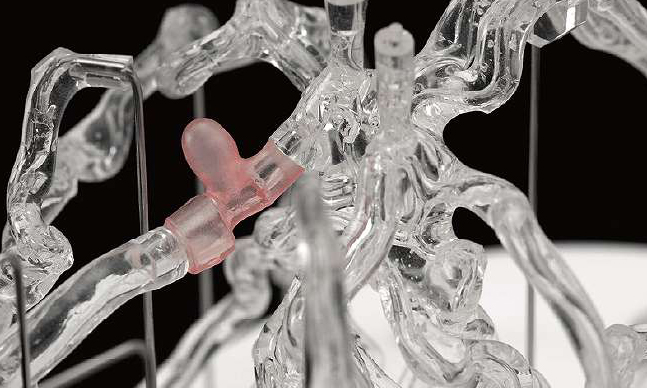

脳動脈瘤コイリング

動脈瘤を3ヶ所設置できます。
スタンダード位置とサイズは下記になります。
動脈瘤スタンダードサイズ
BA-TOP：W 8 ㎜×H 8 ㎜×Neck約 6 ㎜
M1： W 8 ㎜×H 8 ㎜×Neck約 4 ㎜
C4：W 8 ㎜×H 8 ㎜×Neck約 3 ㎜
動脈瘤の径は3㎜～8㎜以内が可能なサイズとなります。

Circuitシリーズは、カテーテルシミュレーターとして、拡張性を考慮して設計しています。
開発・販売されて以来、臨床現場やカテーテルメーカー様を始めとするユーザー様の声を反映すべく試行錯誤を続けています。

商品の仕様、セットの内容は予告なく変更する場合がございますので、ご了承ください。
セット内容の各製品は追加購入できます。
臨床で実際に使用されているカテーテル・ワイヤー・デバイスを使用できます。
